4 galvenokārt PCB termiskās konstrukcijas punkti
PCB projektēšanā ķēžu dizains inženieriem ir visvienkāršākais. Tomēr daudzi inženieri mēdz būt uzmanīgi sarežģītā un sarežģītajā PCB projektēšanā, taču ignorē dažus punktus, kuriem jāpievērš uzmanība PCB pamata konstrukcijā, kā rezultātā rodas kļūdas. Ideālajai shēmas shēmai var rasties problēmas vai tā var pilnībā sabojāties, kad tā tiek pārveidota par PCB. Tāpēc, lai palīdzētu inženieriem samazināt dizaina izmaiņas un uzlabot darba efektivitāti PCB projektēšanā, šajā rakstā ir izvirzīti vairāki aspekti, kuriem būtu jāpievērš uzmanība PCB projektēšanas procesā.
1. Termiskās dzesēšanas materiāls:
PCB plātņu projektēšanā siltuma izkliedes sistēmas projektēšana ietver dzesēšanas metodes un siltuma izkliedes komponentu izvēli, kā arī aukstās izplešanās koeficienta ņemšanu vērā. Pašlaik izplatītākie PCB siltuma izkliedes veidi ir: siltuma izkliedēšana caur pašu PCB, radiatora un siltuma vadīšanas plāksnes pievienošana PCB.
2. Komponentu izvēle un izkārtojums PCB projektēšanā
PCB dizainā nav šaubu, ka mums ir jāsaskaras ar komponentu izvēli. Katra komponenta specifikācijas ir atšķirīgas, un piemērotu elektronisko komponentu izvēle ir ļoti svarīga PCB apkures kontrolei. Īpaša uzmanība jāpievērš arī izkārtojumam. Ja kopā ir liels skaits komponentu, tie var radīt vairāk siltuma, kā rezultātā deformējas un atdalās lodēšanas pretestības slānis un pat aizdegas viss PCB. Tāpēc PCB projektēšanas un izkārtojuma inženieriem ir jāsadarbojas, lai nodrošinātu, ka komponentiem ir piemērots izkārtojums.
3. Testējamības dizains
Līdz ar elektronisko izstrādājumu miniaturizāciju komponentu solis kļūst arvien mazāks, un uzstādīšanas blīvums kļūs arvien lielāks. Pārbaudei paliek arvien mazāk ķēdes mezglu, tāpēc iespiedplates komplektu pārbaudīt tiešsaistē ir arvien grūtāk. Tāpēc, izstrādājot PCB, pilnībā jāņem vērā iespiedplates pārbaudāmības elektriskie, fizikālie un mehāniskie apstākļi un testēšanai jāizmanto atbilstošas mehāniskās un elektroniskās iekārtas.

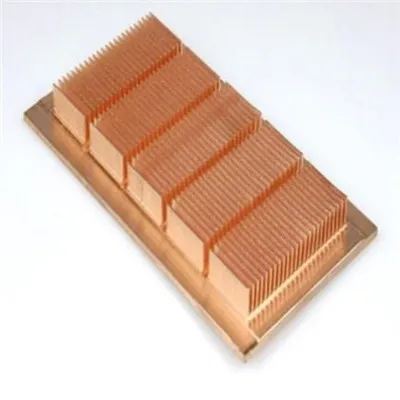

4. Dzesēšanas radiatora izvēle:
Radiatora funkcija ir pārnest siltumu no PCB sildīšanas daļām uz siltuma izlietni un ar dzesēšanas sistēmas palīdzību izkliedēt siltumu gaisā, lai nodrošinātu optimālu PCB darba temperatūru. Atbilstoši PCB specifikācijai un apkures pieprasījumam izvēlieties piemērotu radiatora izmēru, lai palielinātu PCB paredzēto kalpošanas laiku.
