LED siltuma radiatora dizains
Nepārtraukti attīstoties LED materiāliem un iepakošanas tehnoloģijai, LED izstrādājumu spilgtums tiek nepārtraukti uzlabots, un LED lietojumi kļūst arvien plašāki. Oriģinālās vienas mikroshēmas LED jauda nav augsta, siltumspēja ir ierobežota, un siltuma problēma nav liela, tāpēc tā iepakošanas metode ir salīdzinoši vienkārša. Tomēr pēdējos gados, nepārtraukti attīstoties LED materiālu tehnoloģijai, ir mainījusies arī LED iepakojuma tehnoloģija. Viena gaismas diodes ieejas jauda ir līdz pat vairāk nekā 1 W un pat par 3 W līdz 5 W augstāka ar izstrādātu tehnoloģiju.
Tā kā termiskās problēmas, kas izriet no augsta spilgtuma un lielas jaudas LED sistēmas, būs atslēga, kas ietekmēs produkta darbību, lai ātri izvadītu LED komponentu siltumu apkārtējā vidē, vispirms jāsāk ar siltuma pārvaldību iepakojuma līmenī. . Pašlaik nozares risinājums ir savienot LED mikroshēmu ar mērcēšanas plāksni ar lodmetālu vai siltumvadošu materiālu, lai samazinātu iepakojuma moduļa siltuma pretestību caur siltuma izlietni, kas ir arī visizplatītākais LED iepakojuma modulis tirgū.

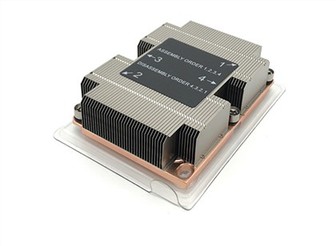

LED siltuma izkliedes komponenti ir līdzīgi CPU siltuma izkliedes komponentiem. Tie galvenokārt ir gaisa dzesēšanas moduļi, kas sastāv no siltuma izlietnes, siltuma caurules, ventilatora un termiskās saskarnes materiāliem. Protams, šķidruma dzesēšana ir arī viens no termiskajiem pretpasākumiem. Runājot par šobrīd populārāko liela izmēra LED televizora fona apgaismojuma moduli, 40 collu un 46 collu LED fona apgaismojuma ieejas jauda ir attiecīgi 470 w un 550 W. Lai 80 procenti no tiem pārvērstos siltumā, nepieciešamā siltuma izkliede ir aptuveni 360 W un 440 W.
Gaisa dzesēšana:
Gaisa dzesēšana ir visizplatītākais siltuma izkliedes veids, un tas ir arī lētāks veids. Būtībā gaisa dzesēšana ir izmantot ventilatoru, lai noņemtu siltumu, ko absorbē radiators. Lietderīgajam modelim ir salīdzinoši zemas cenas un ērtas uzstādīšanas priekšrocības. Tomēr tas ir ļoti atkarīgs no vides. Piemēram, paaugstinoties temperatūrai un pārspīlējot, tā siltuma izkliedes veiktspēja tiks ievērojami ietekmēta.
Šķidruma dzesēšana:
Šķidruma dzesēšana atņem gaismas diodes siltumu, izmantojot sūkņa vadīto šķidruma piespiedu cirkulāciju. Salīdzinot ar gaisa dzesēšanu, tai ir klusas, stabilas dzesēšanas priekšrocības, mazāka atkarība no vides un tā tālāk. Šķidruma dzesēšanas cena ir salīdzinoši augsta, un uzstādīšana ir salīdzinoši apgrūtinoša. Izmaksu un lietošanas vienkāršības apsvērumu dēļ ūdens parasti tiek izmantots kā siltumvadošs šķidrums šķidruma dzesēšanas siltuma izkliedēšanai, tāpēc šķidruma dzesēšanas radiatorus bieži sauc par ūdens dzesēšanas radiatoru.
Pusvadītāju dzesēšanas dzesēšana:
Pusvadītāju dzesēšana izmanto īpašu pusvadītāju dzesēšanas mikroshēmu, lai radītu temperatūras starpību, kad to ieslēdz. Kamēr siltumu augstās temperatūras galā var efektīvi izkliedēt, zemās temperatūras galu nepārtraukti atdzesēs. Katrai pusvadītāja daļiņai ir temperatūras starpība. Saldēšanas loksne sastāv no desmitiem šādu daļiņu virknē, tāpēc uz abām saldēšanas loksnes virsmām veidojas temperatūras starpība. Izmantojot šo temperatūras starpības fenomenu kopā ar gaisa dzesēšanu / ūdens dzesēšanu, lai atdzesētu augstas temperatūras galu, var iegūt lielisku siltuma izkliedes efektu.
Pusvadītāju saldēšanas priekšrocības ir zema dzesēšanas temperatūra un augsta uzticamība. Aukstās virsmas temperatūra var sasniegt mīnus 10 grādus, bet izmaksas ir pārāk augstas, un tas var izraisīt īssavienojumu pārāk zemas temperatūras dēļ. Turklāt pusvadītāju saldēšanas mikroshēmas process nav nobriedis un netiek plaši izmantots.
