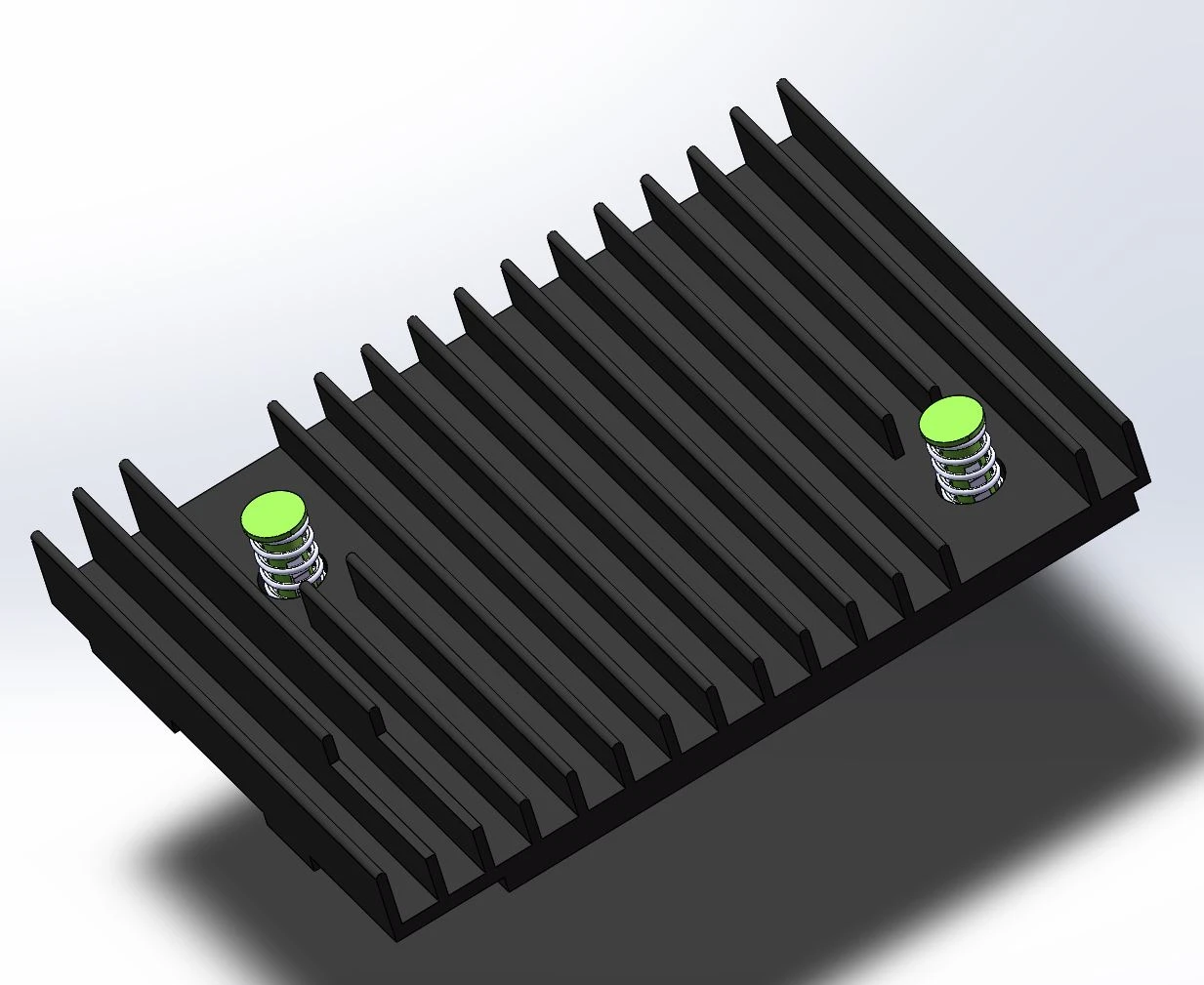

PCB plates kartes ekstrūzijas radiators

Lūdzu, noklikšķiniet šeit, lai apmeklētu mūsu rūpnīcu

Elektroniskie komponenti darba laikā radīs siltumu. Ja siltumu nevar savlaicīgi izkliedēt, temperatūra turpinās paaugstināties. Ja temperatūra pārsniedz noteiktu līmeni, komponenti var sabojāties vai pat izdegt. Tāpēc ir ļoti svarīgi izkliedēt siltumu no elektroniskajiem komponentiem. Komponentiem, kurus var aprīkot ar siltuma izlietnēm, siltuma izlietnēm var būt ļoti laba nozīme siltuma izkliedēšanā.

PCB plate satur daudz elektronisku komponentu, kas radīs siltumu, tāpēc pareiza siltuma vadība PCB dizainā palīdzēs ražot uzticamāku un ekonomiskāku produktu aprīkojumu. PCB lokāla pārkaršana bieži noved pie daļējas vai pat pilnīgas ierīces atteices. Termiskā kļūme nozīmē, ka mums ir jāpārveido PCB. Kā nodrošināt, lai shēmas plates aizsardzībai tiek izmantotas pareizas siltuma pārvaldības metodes, šeit ir sniegti 3 padomi, kas jums palīdzēs jūsu projektos.

1, izstrādājiet PCB izkārtojumu efektīvai siltuma sadalei

Lai kontrolētu siltuma sadali bez papildu maksas, var izmantot dažādas PCB projektēšanas metodes. Šeit ir daži dizaina ieteikumi:

Temperatūrai jutīgie komponenti jānovieto aukstākajā vietā (piemēram, ierīces apakšā), nekad tieši virs siltumu ģenerējošās ierīces, vēlams, novietojot vairākus siltumu radošus komponentus horizontālā plaknē.

Siltuma avoti uz vienas iespiedshēmas plates ir jāsakārto pēc iespējas ciešāk atbilstoši siltuma jaudas pakāpei. Dzesēšanas ventilatora augšpusē var novietot zemu karstumizturīgus komponentus vai detaļas (piemēram, mazus signālu tranzistorus, mazas integrālās shēmas, elektrolītiskos kondensatorus utt.), savukārt komponentus, kas rada lielu siltumu, vai augstas karstumizturības komponentus (piemēram, jaudas tranzistorus, liela mēroga integrālās shēmas utt.) utt.) jānovieto lejpus dzesēšanas plūsmas.

2, Temperatūras mērīšanas elements jānovieto karstākajā vietā, lai nodrošinātu visprecīzāko temperatūras mērījumu.

Komponenti ar vislielāko jaudas izkliedi un siltuma atdevi jānovieto vietā, kur siltuma izkliede ir optimāla. Nenovietojiet augstas temperatūras komponentus uz PCB stūriem un malām, ja vien tuvumā nav siltuma izlietnes. Runājot par jaudas rezistoriem, izvēlieties pēc iespējas lielākas sastāvdaļas un, pielāgojot PCB plates izkārtojumu, atstājiet pietiekami daudz vietas siltuma izkliedēšanai.

Ierīces siltuma izkliede lielā mērā ir atkarīga no gaisa plūsmas ierīcē, tāpēc, izstrādājot ierīci, ir jāizpēta gaisa cirkulācija ierīcē un pareizi jānovieto komponenti vai iespiedshēmas plates.

Horizontāli lieljaudas komponenti jānovieto pēc iespējas tuvāk PCB malai, lai saīsinātu siltuma pārneses ceļu. Vertikālā virzienā jāņem vērā gaisa atstarošanas vai karstumjutīgo elementu, ko bloķē augstāki komponenti, ietekme. Ierīcēm, kurās tiek izmantota dabiskā konvekcijas gaisa dzesēšana, vislabāk ir sakārtot integrālās shēmas (vai citas sastāvdaļas) vertikālā vai horizontālā secībā.

Turklāt var pievienot termiskos spilventiņus un PCB caurumus, lai uzlabotu siltumvadītspēju un veicinātu siltuma pārnesi uz lielāku platību. Termiskajiem spilventiņiem un caurumiem jāatrodas pēc iespējas tuvāk siltuma avotam. Caurules var novadīt siltumu uz iezemēto plati, kas atrodas plāksnes otrā pusē, palīdzot vienmērīgi sadalīt siltumu pa PCB.

3, Pievienojiet siltuma izlietnes, siltuma caurules, ventilatorus augsta siltuma ierīcēm

Ja uz PCB ir vairākas (3 vai mazāk) siltumenerģijas ģenerēšanas ierīces, siltumenerģijas ģenerēšanas elementam varat pievienot siltuma izlietni. Ja temperatūru nevar pietiekami pazemināt, dzesēšanas uzlabošanai var izmantot ventilatoru. Ja sildīšanas ierīču skaits ir liels (vairāk nekā 3), var izmantot lielāku siltuma izlietni un lielāku plakanu siltuma izlietni var izvēlēties atbilstoši sildīšanas ierīces novietojumam un augstumam uz PCB, kā arī dažādiem komponentu izmēru, ir pieejama pielāgota siltuma izlietne. PCB plātņu kartei alumīnija siltuma izlietnes ekstrūzija ir visplašāk izmantotais termiskais risinājums, jo PCB plātņu karšu siltuma izlietnei ir nepieciešama lieliska siltuma veiktspēja un vienkārša izgatavošana, pamatojoties uz šiem diviem punktiem, 6063 alumīnija sakausējums ir labākā izvēle ekstrudētai siltuma izlietnei. , jo tas ne tikai atbilst šiem diviem nosacījumiem, bet arī ir rentabls.

Kas ir ekstrūzija:

  Alumīnija ekstrūzija ir sava veida rāmja profils, ko iegūst, karsējot alumīnija stieni līdz atbilstošai temperatūrai un pēc tam izspiežot, izmantojot cietu instrumentu.

Alumīnija ekstrūzijas radiators ir viens no vienkāršākajiem un izmaksu ietaupīšanas veidiem

termiskais risinājums daudziem zema TDP lietojumiem, izmantojot instrumentu ekstrūzijas un CNC apstrādes procesu, mēs varam izgatavot tūkstošiem dažādu izlietņu pielāgotiem un daļēji pielāgotiem gaisa dzesēšanas risinājumiem.

Zīmējuma specifikācija:

Produktu izstāde:

Sertifikāti:

Par mums:

       SUzņēmums inda Thermal tika dibināts 2014. gadā, un tas atrodas Dongguan pilsētā, Ķīnā. Mēs piedāvājam dažādu veidu radiatorus un dārgmetālu daļas, tostarp alumīnija ekstrudēto radiatoru, augstas veiktspējas radiatoru, vara radiatoru, spuras radiatoru, štancēšanas spuru un siltuma caurules radiatoru. izmanto daudzās pielietojuma jomās.
