Kā efektīvi atrisināt LED siltuma problēmu
Kāpēc gaismas diodes rada siltumu?
Gaismas diodes ģenerēšanas iemesls ir tas, ka elektriskā enerģija netiek pilnībā pārvērsta gaismā, daļa no tās tiek pārvērsta siltumā, pārveidošanas par elektrību gaismā efektivitāte ir aptuveni 20 procenti -30 procenti, kas nozīmē aptuveni 70 procenti. elektriskā enerģija tiek pārvērsta siltumā.
Konkrēti, LED siltuma veidošanos izraisa divi faktori:
Pirmkārt, iekšējais kvants nav pietiekami efektīvs, ]kad elektroni un caurumi tiek rekombinēti, to nevar 100 procenti pārveidot par fotoniem, ko parasti sauc par "strāvas noplūdi", kas samazina nesēju rekombinācijas ātrumu PN reģionā. . Noplūdes strāva reizināta ar spriegumu ir šīs daļas jauda, kas tiek pārvērsta siltumenerģijā, taču šī daļa nav galvenais siltuma avots, jo iekšējā fotonu efektivitāte tagad ir tuvu 90 procentiem.
Otrkārt, visus iekšpusē radītos fotonus nevar izstarot mikroshēmas ārpusē un visbeidzot pārvērst siltumā. šī daļa ir galvenais iemesls, kāpēc temperatūra paaugstinās, jo pašreizējā tā sauktā ārējā kvantu efektivitāte ir tikai aptuveni 30 procenti, un lielākā daļa no tā tiek pārvērsta siltumā.
Kā minēts iepriekš, lai gan kvēlspuldzes gaismas efektivitāte ir ļoti zema, tikai aptuveni 151 m/W, tā gandrīz visu elektrisko enerģiju pārvērš gaismas enerģijā un izstaro to ārā, jo lielākā daļa starojuma enerģijas ir infrasarkanā, tāpēc gaismas efektivitāte ir ļoti zems. , bet novērš siltuma izkliedes problēmu.
Dzesēšanas risinājumi LED spuldzēm:
LED siltuma problēmu risināšana galvenokārt sākas no diviem aspektiem. Pirms un pēc iepakošanas to var saprast kā dzesēšanu LED mikroshēmām un dzesēšanu LED spuldzēm. Taču arī LED dzesēšanai būs dažādas iespējas atkarībā no jaudas lieluma un lietošanas vietas. Galvenokārt ir šādas dzesēšanas metodes:
Alumīnija spuru siltuma izlietne: Šis ir visizplatītākais termiskais risinājums, izmantojot alumīnija spuras, lai palielinātu siltuma izkliedes laukumu.
Termiski vadošs plastmasas apvalks: iesmidzināšanas formēšanas laikā piepildiet plastmasas apvalku ar siltumvadošu materiālu, lai palielinātu plastmasas apvalka siltumvadītspēju un siltuma izkliedes spēju.
Gaisa hidrodinamikas dzesēšana: Gaisa hidrodinamikā tiek izmantota lampas apvalka forma, lai radītu konvektīvu gaisu, kas ir viszemākais veids, kā uzlabot siltuma izkliedi.
Ventilatora lampas korpusa iekšpusē ir izmantots ilgmūžīgs un augstas efektivitātes ventilators, lai uzlabotu siltuma izkliedi: izmaksas ir zemas un efekts ir labs. Tomēr ventilatora nomaiņa ir apgrūtinošāka, un tas nav piemērots lietošanai ārpus telpām. Šis dizains ir salīdzinoši rets.
Siltuma caurules termiskās dzesēšanas tehnoloģija: Siltuma caurulē tiek izmantota siltuma caurules tehnoloģija, lai vadītu siltumu no LED mikroshēmas uz korpusa alumīnija spurām. Tas ir izplatīts dizains lielās lampās, piemēram, ielu lampās.
Virsmas starojuma siltuma izkliedes apstrāde Lampas korpusa virsma tiek apstrādāta ar starojuma siltuma izkliedi: vienkārši uzklājiet starojuma siltuma izkliedes krāsu, kas ar starojumu var noņemt siltumu no lampas korpusa virsmas.

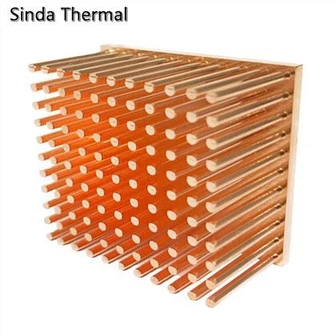

Sinda Thermal ir profesionāls siltuma eksperts, mēs piedāvājam daudzus siltuma risinājumus un siltuma izlietnes globālajiem klientiem, varam izstrādāt optimizētas veiktspējas siltuma izlietnes un ražot tās mājās, mūsu rūpnīcai pieder vairāk nekā 100 darbinieku un daudzas precīzas iekārtas un aprīkojums. Lūdzu, sazinieties ar mums brīvi, ja jums ir kādas siltuma prasības.
