Siltuma materiālu pielietošana 5G mobilajā telefonā
Ar augstu veiktspēju un ilgu izturību mobilajiem tālruņiem 5g laikmetā ir augstākas prasības siltuma pārvaldības sistēmai. 4G laikmetā mobilo tālruņu siltuma pārvaldība galvenokārt balstās uz grafīta loksnēm. 5 g laikmetā siltuma caurules un tvaika kameras būs galvenā virzība. Dažos augstākās klases modeļos grafēns var tikt izmantots kā siltuma pārvaldības sistēmas materiāls.

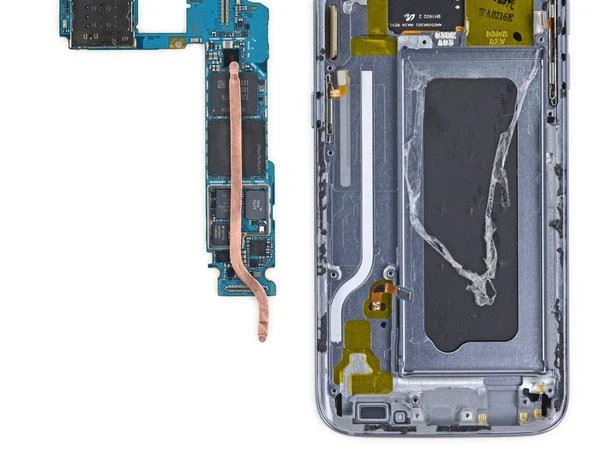

Siltuma caurule parasti sastāv no iztvaikošanas sekcijas, izolācijas sekcijas un kondensācijas sekcijas. Tā siltuma izkliedes ceļš ir šāds: terminālī radītais siltums caur siltuma vadīšanas saskarnes materiālu tiek pārnests uz siltuma cauruli. Siltuma caurule ātri pārnes siltumu uz vara foliju un vienmērīgi izkliedē to. Siltums pie vara folijas tiek tālāk pārnests uz siltuma izkliedes grafīta plēvi un izkliedē siltumu plaknes virzienā.
Tvaika kamera, salīdzinot ar siltuma cauruli, tās vadīšanas režīms ir uzlabots no viendimensijas lineārās vadītspējas uz divdimensiju plaknes vadītspēju, un siltuma izkliedes efektivitāte ir uzlabota par aptuveni 20% - 30%. Runājot par pielietojumu, siltuma caurule nogatavojās agrāk, un izmaksas ir salīdzinoši zemas. Agrīnā stadijā to galvenokārt izmantoja serveru, piezīmjdatoru, LED un lieljaudas IC jomās. Pašlaik tas ir attiecināts uz dažiem vidēja un augstākās klases mobilajiem tālruņiem; VC ražošanas izmaksas ir salīdzinoši augstas, un tā masveida ražošanas jauda ir vāja. Pašlaik tās pielietojums attiecas tikai uz augstākās klases piezīmjdatoriem un vidējas un augstas klases viedtālruņiem. Paredzams, ka plaša patēriņa elektronikas īpaši plānas, vieglas un nepārtraukti uzlabotas veiktspējas apstākļos siltuma caurules un VC pilnībā izmantos siltumvadītspējas priekšrocības un nepārtraukti uzlabos to caurlaidību.
5G mobilais tālrunis izmantos kombinēto dzesēšanas shēmu, un mobilā tālruņa dzesēšanas sistēmas papildu telpa ir ievērojama. Pieaudzis pieprasījums pēc 5G mobilajiem tālruņiem pēc mobilo tālruņu dzesēšanas sistēmas. Pašlaik lielākā daļa izlaisto 5G mobilo tālruņu modeļu ir aprīkoti ar metāla dobumiem, piemēram, siltuma cauruli / VC, papildus grafīta loksnei / grafēnam kā siltumu vadošai loksnei, lai nodrošinātu ātru siltuma pārnesi.
